减振设备

      隔振垫有软木、毛毡、橡胶垫和玻璃纤维板等，优点是：价格低廉，安装方便，并可裁成所需大小和重叠起来使用，以获得不同程度的隔振效果。

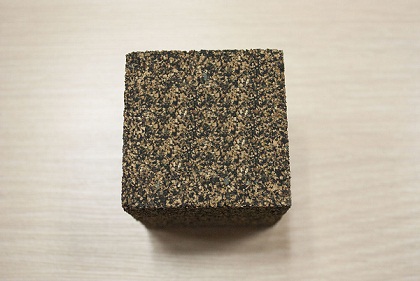

软木隔振垫



        ①软木：用作隔振材料的历史最为悠久，通常在承受压力时，静态压缩量达到30%，也不会横向凸出。常用总厚度为5～15厘米,承受负载为每平方厘米0.5～2.0公斤,阻尼比约0.06。软木对腐蚀和溶剂的抵抗力强,对温度变化不甚灵敏。在室温下，使用寿命可达几十年之久。软木由于低频隔振较差，通常适用于扰动频率大于20～30赫的隔振。中国制造的经过碳化的保温软木，其固有频率约11～33赫。静负载和静态压缩量如图2所示。

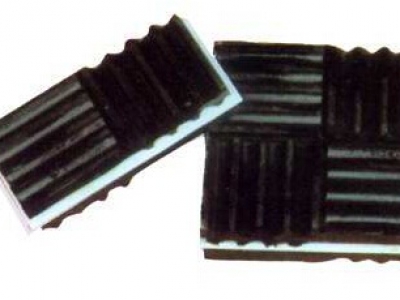

                          橡胶垫



       　②橡胶垫：特性和橡胶隔振器相似，但由于橡胶在受压时的容积压缩量极小，仅在能横向凸出时才能压缩，故通常做成异形板（图1，d）以容许横凸出和受挠曲，以增加静态压缩量。中国制造的XD型和WJ型橡胶垫的技术指标见表。海绵橡胶垫的静态压缩量较大，但负载能力较小。





           ③玻璃纤维板：有各种密度和纤维直径的品种。这种隔振材料的劲度通常是随着密度、纤维直径和静态压缩量的增加而递增。中国采用保温用的酚醛树脂玻璃纤维板, 在未加负载时总厚度约 5～15厘米, 常用负载为0.1～0.2千克力/厘米2，阻尼比0.04～0.07,固有频率5～10赫。玻璃纤维板对工业溶剂的抵抗力强,但会吸收潮气等。这种隔振材料由于承载面积较大和静态压缩量大，通常用混凝土机座，在施工和使用时要防止水、砂浆等渗入。它主要用于播音室、录音室、声学实验室和设备的隔振以及一些机器的隔振。



           ④毛毡：在厚度大，柔软和不致受到过度静负载时，其隔振效果最好。由于阻尼系数较高，在共振时只放大四倍，加之阻抗大，且与大多数工程材料不匹配，故对减少声频范围内的振动传递特别有效。通常采用的厚度为10～25毫米，当承受0.2～7千克力/厘米2压力时，其固有频率约20～40赫兹，系由毛毡厚度而不是由其面积和静负载决定。

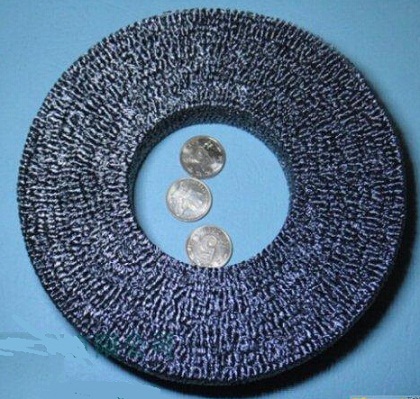

金属橡胶隔振垫



           ⑤金属橡胶隔振垫：以金属丝为原材料，不含有任何普通橡胶，但却具有橡胶一样的弹性和多孔性，特别适合于解决高低温、大温差、高压、高真空、强辐射、剧烈振动及腐蚀等环境下的阻尼减振、过滤、密封、节流及吸音降噪等疑难问题，可以根据不同工况需要制备出各种结构形状。而且具有储存和使用寿命长，没有老化现象等特点，是航空航天、国防武器装备及民品特殊工况下普通橡胶的最佳替代品。



           金属橡胶隔振垫的优点：



           1、以金属丝为原材料，不含有任何普通橡胶，但却具有橡胶一样的弹性和多孔性。



           2、耐高低温、大温差、高真空、强辐射及腐蚀环境。



           3、承载能力高，耐疲劳，无老化现象，使用寿命和储存时间长。



           4、可满足阻尼、减振、密封、过滤、节流及吸声降噪等需求，是特殊工矿下普通橡胶产品和其它多孔材料制品的最佳替代品。



           5、其性能指标具有可设计性，改变不同的工艺参数和方法，可以制备出具有不同结构尺寸和性能特点的金属橡胶产品。



           6、适用于航空航天、弹船星舰、国防武器装备、石油化工及汽车工业等各种领域，具有军民两用的鲜明特征。
