砂岩环保吸声板
主要物理力学性能指标与类似应用案例
1、主要物理力学性能指标
表1物理力学性能指标
|
序号 |
项 目 |
性能参数 |
|
|
1 |
常用规格，mm |
W:2000/2200/2500/3000/3600 H：500/600/800/900/1000/1500 T:20 |
|
|
2 |
面密度，kg/m2 |
30 |
|
|
3 |
降噪系数，NRC |
0.7 |
GB/T20247 ISO354:2003 |
|
4 |
隔声量(Rw),dB |
30 |
GB/T19889.3 ISO140-3:1995 GB/T50121 |
|
5 |
燃烧性能 |
A2 |
GB8624 |
|
6 |
环保（TVOC），≤mg/m2·h |
0.062 |
HJ571 |
|
7 |
抗压强度，≥MPa |
29.1 |
GB/T50081 |
|
8 |
劈裂抗拉强度，≥MPa |
4.44 |
GB/T50081 |
|
9 |
抗折强度，≥MPa |
15 |
GB/T7019 |
|
10 |
抗冲击强度，≥KJ/m2 |
5.2 |
GB/T7019 |
|
11 |
湿胀率，≤% |
0.16 |
GB/T7019 |
|
12 |
抗紫外线，% |
99 |
GB/T16422.3 |
|
13 |
抗冻性（25次冻融循环） |
无起层、龟裂等破坏现象 |
GB/T7019 |
2、砂岩隔吸声板产品的性能及用途
砂岩隔吸声板是采用沙粒原料及相应工艺制造而成的具有三维连通的网状结构材料，具有开口孔隙率高，耐气候变化，抗腐蚀，抗热震等特点，它能在野外长年经受风吹，日晒雨淋，不会疲劳、变形和破裂，不会改变网状结构。具体有如下特点:
（a）中低频吸声性能优良
道路交通噪声主要是由于车辆发动机进气、排气、燃烧，冷却风扇空气涡流、摩擦、车体结构的振动、轮胎与路面的摩擦和信号喇叭综合作用形成的，低频率噪声的声压级最强，中频率次之，高频率最小。
砂岩隔吸声板与隧道壁表面之间形成空腔组成，这种结构对低频噪声的吸收能力非常强，同时对全频率范围的噪声都有很好的降噪效果。根据声学吸声测试表明，该构件产品的平均吸声系数为0.8。
（b）力学性能好
砂岩隔吸声板强度大，不会因振动和风压而发生折损粉化现象。经浸泡试验和实践证明，自然硬化工艺生产的聚合砂吸音板，具比较稳定的力学性能，能在室外露天使用，常年经受风吹、日晒、雨淋，不会改变自身的网状结构和吸声性能，是一种理想的户外声学吸声材料。
（c）优良的耐候性
为了验证砂岩隔吸声板耐酸雨的浸蚀能力，将制备好的6件试样，放入pH值为5的H2S04溶液中浸泡l0天，试样均未出现明显的侵蚀现象。将样品，放在紫外线灯下，连续照射1000小时，全部样品均未出现粉化、裂纹和变色等现象。
以上试验表明聚合砂材料具有耐酸性和抗老化性能，能在隧道内较恶劣的环境下使用。
（d）防火性
砂岩吸隔声板采用国家建筑材料测试中心检测，选用标准为：GB/8624《建筑材料及制品燃烧性能分级》，检验结论：经检验，送检品燃烧性能检验结果符合GB/8624-2012中平板状建筑材料A级不燃材料（制品）的技术要求。很多指标大大低于标准要求，是理想的吸声、隔声的防火材料。
砂岩吸隔声板是典型的多孔性吸声材料；同时它又有较大的面密度，阻挡声音的传播，起到较好的隔声性能。
（e）环保性能好
环保材料大受人们的欢迎，砂岩吸隔声板从原材料开始就极重视环保材料，原材料：砂子、聚脂硅粘合剂，首先要达到环保才进行下一步试验工作，砂子无论是河流砂，还是风吹砂，都是经过上亿年风吹，上千年的水冲而形成的，没有任何有害气体的释放，聚脂硅粘合剂大多成份也以硅为主要原材料，其成份的组成也没有任何害气体，通过TVOC检测结果为： 0.065mg/m2.h 标准要求是≤0.50 mg/m2.h达标，砂岩吸隔声板总挥发性有机化合物与标准少了一个等量级，可以说是放心的环保材料。
(f)与传统材料性能比
砂岩吸隔声板与其它多孔吸声板性能比
|
功能 材料名称 |
吸声系数 |
低频吸收 |
防火等级 |
环保评价 |
防潮防水 |
耐候性 |
抗压 |
抗折 |
隔声 |
|
砂岩吸隔板 |
0.5-0.9 |
好 |
A |
好 |
好 |
好 |
极好 |
极好 |
好 |
|
玻璃棉板 |
0.6-0.95 |
好 |
A |
差 |
差 |
差 |
差 |
差 |
差 |
|
木丝板 |
0.3-0.5 |
差 |
B |
一般 |
一般 |
一般 |
好 |
好 |
差 |
|
聚酯泡沫 |
0.5-0.9 |
差 |
B1 |
好 |
一般 |
一般 |
好 |
好 |
差 |
|
植物纤维喷涂 |
0.4-0.8 |
一般 |
B2 |
一般 |
一般 |
好 |
差 |
差 |
差 |
|
烧结铝泡沫铝 |
0.4-0.7 |
差 |
A |
好 |
好 |
好 |
好 |
好 |
差 |
|
岩棉 |
0.4-0.7 |
一般 |
B |
一般 |
差 |
差 |
一般 |
一般 |
差 |
|
矿棉 |
0.4-0.7 |
一般 |
B |
一般 |
差 |
差 |
一般 |
一般 |
差 |
|
泡沫玻璃 |
0.3-0.6 |
差 |
A |
好 |
好 |
好 |
好 |
好 |
差 |
|
发泡棉 |
0.4-0.7 |
一般 |
B1 |
一般 |
一般 |
好 |
差 |
差 |
差 |
|
膨胀珍珠岩 |
0.3-0.8 |
一般 |
A |
好 |
差 |
好 |
一般 |
一般 |
差 |
|
动物纤维毡 |
0.4-0.8 |
差 |
B2 |
差 |
一般 |
好 |
一般 |
一般 |
差 |
|
硅酸铝棉 |
0.5-0.9 |
好 |
A |
好 |
好 |
好 |
一般 |
一般 |
差 |
|
OUASH泡沫塑料 |
0.3-0.7 |
差 |
B2 |
一般 |
好 |
一般 |
一般 |
一般 |
差 |
通过上表及产品综合性能看出，砂岩吸隔声板综合性能优于传统吸声材料。
小结
⑴砂岩吸隔声板具有吸声、隔声功能，隔声量30dB，吸声系数为：0.8。
⑵砂岩吸隔声板防火等级为A级防火吸声材料。
⑶砂岩吸隔声板环保性能TVOC检测： 0.062 mg/m2.h 远远满足标准≤0.50 mg/m2.h的要求。
⑷砂岩吸隔声板通过抗拉、抗折、握钉力等检测验证，劈裂抗拉强度完全能够适应各种场所。
⑸砂岩吸隔声板通过耐酸碱、紫外线、湿胀率、抗冻性检测证明：砂岩吸隔声板具有很强的耐候性能，适用于各种境。
⑹砂岩吸隔声板综合数据与传统多孔吸声材料相比，都优于传统材料，是理想的更新换代产品。

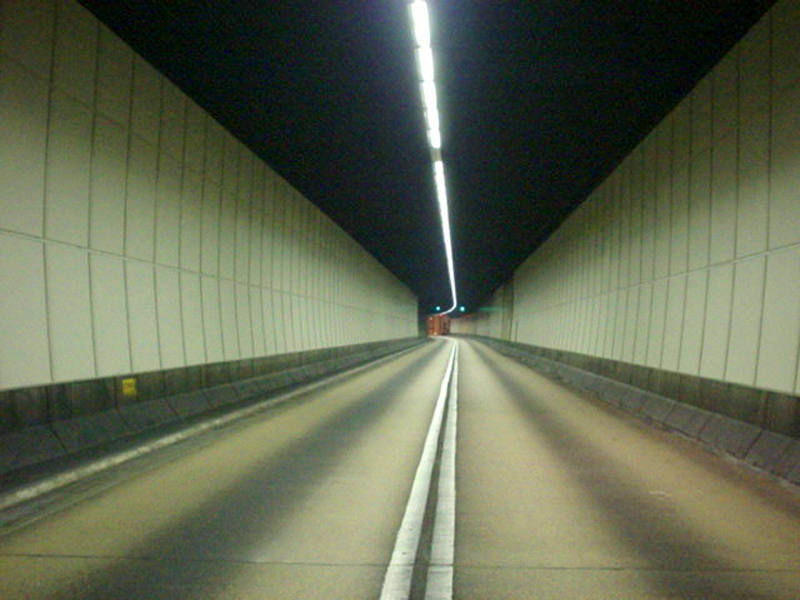

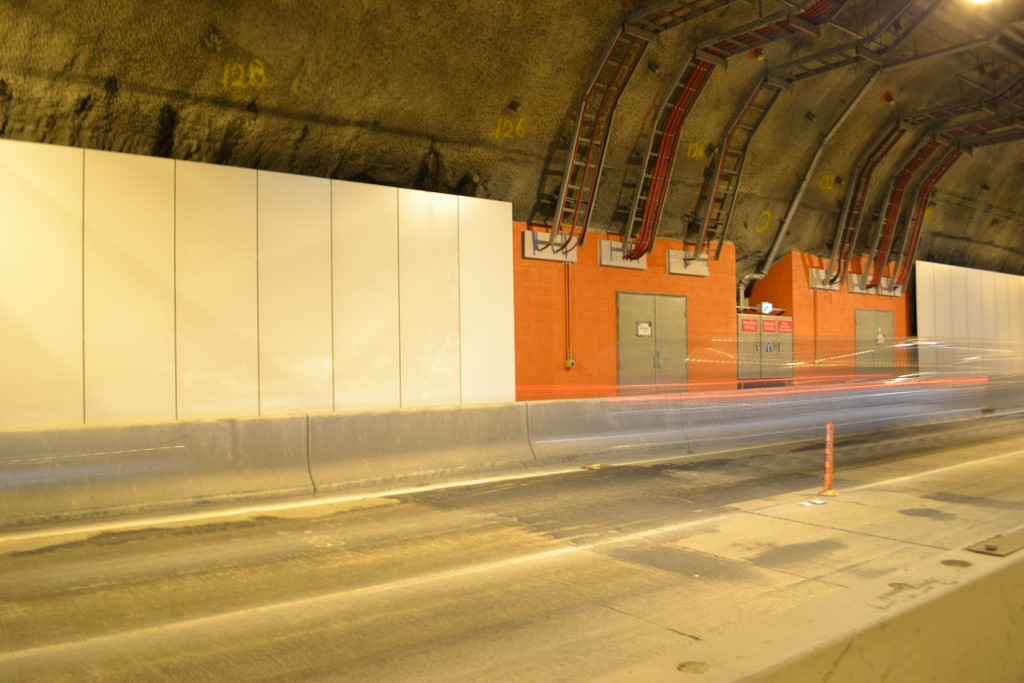

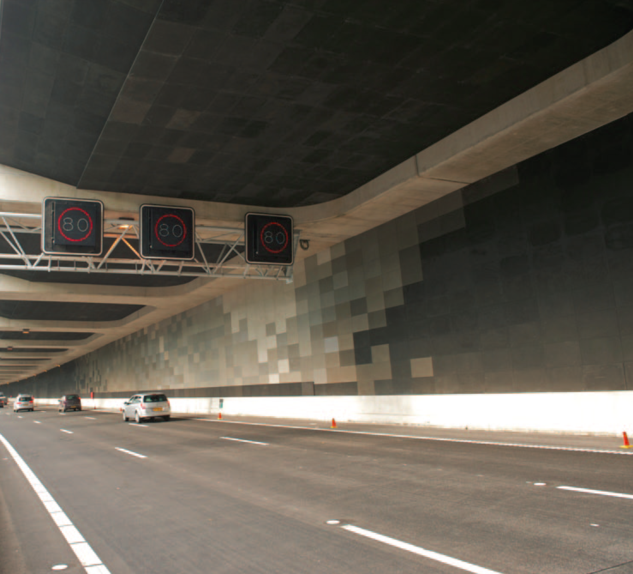

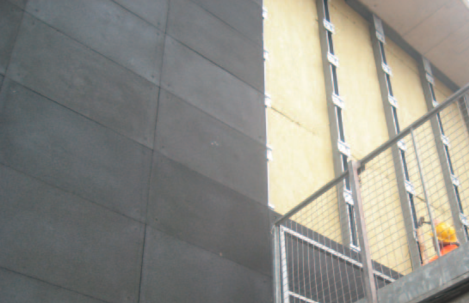

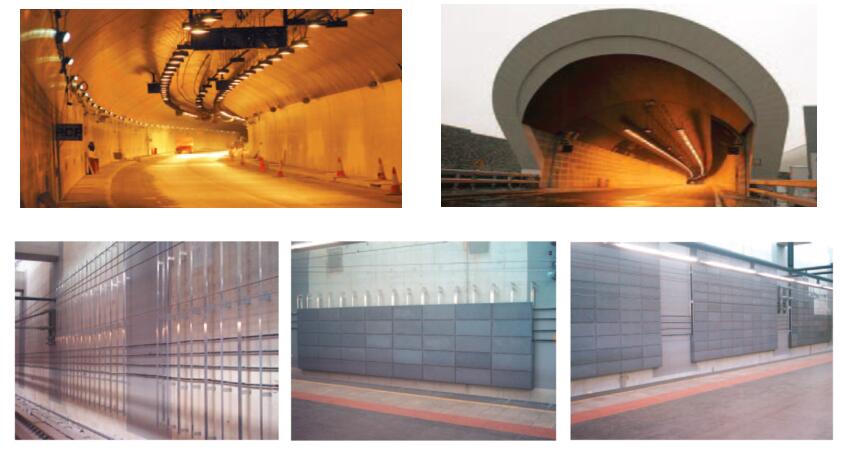

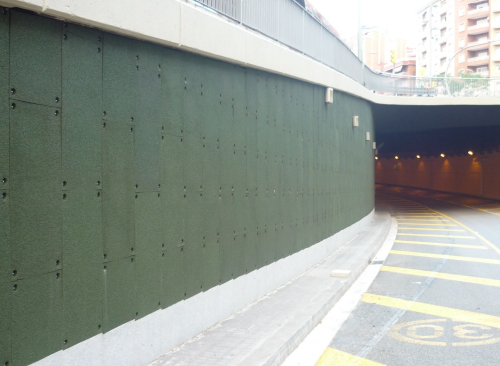

2、类似应用案例
